كابل يو اس بي — الشركة المصنّعة OEM / ODM

ما نقوم بتصنيعه

تغطي هذه الفئة الجانب القديم والمختلط من عائلة USB: جميع تركيبات Type-A وType-B وMini-B وMicro-B وType-C التي لا تزال تُستخدم في الطابعات والماسحات الضوئية ومحطات POS وأجهزة الاختبار واللوحات الصناعية ومحطات الإرساء وأغلفة محركات الأقراص. الـ31 طرازًا المدرجة هنا هي التصاميم القياسية؛ ويمكن إعادة تحديد مواصفات كل منها لطلبات OEM/ODM.

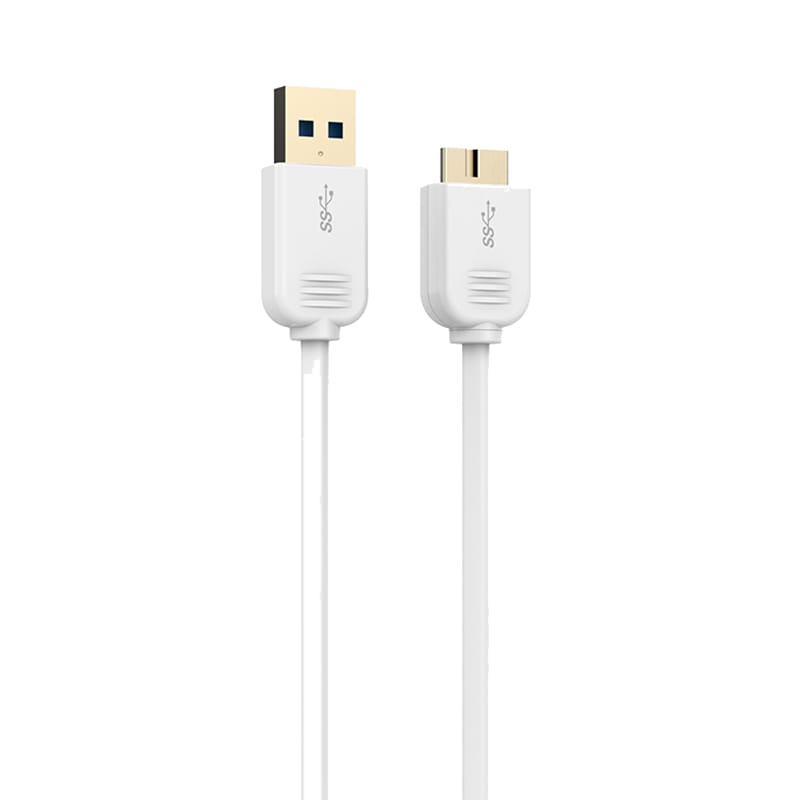

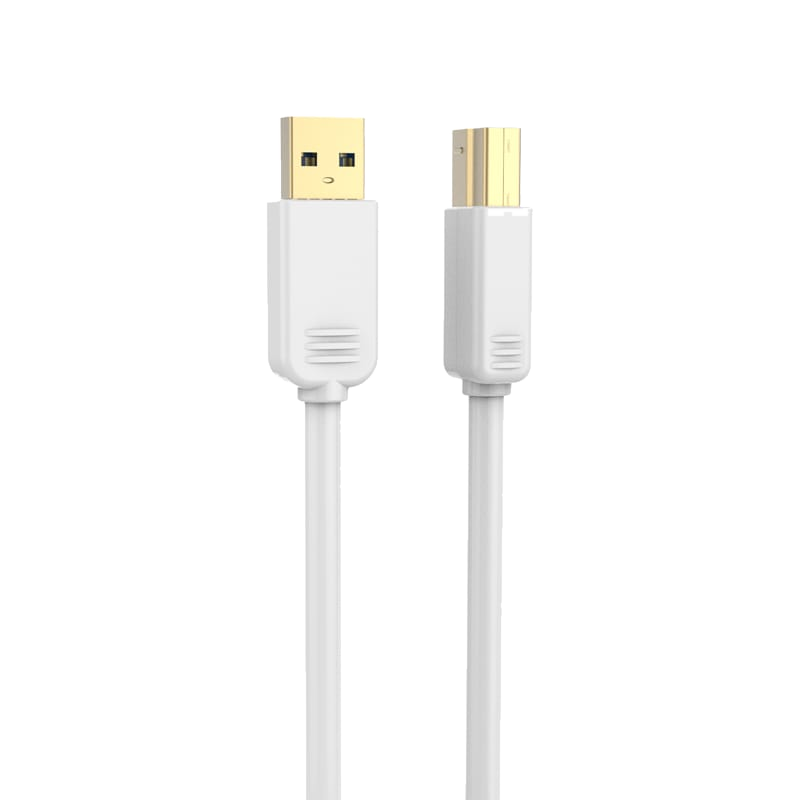

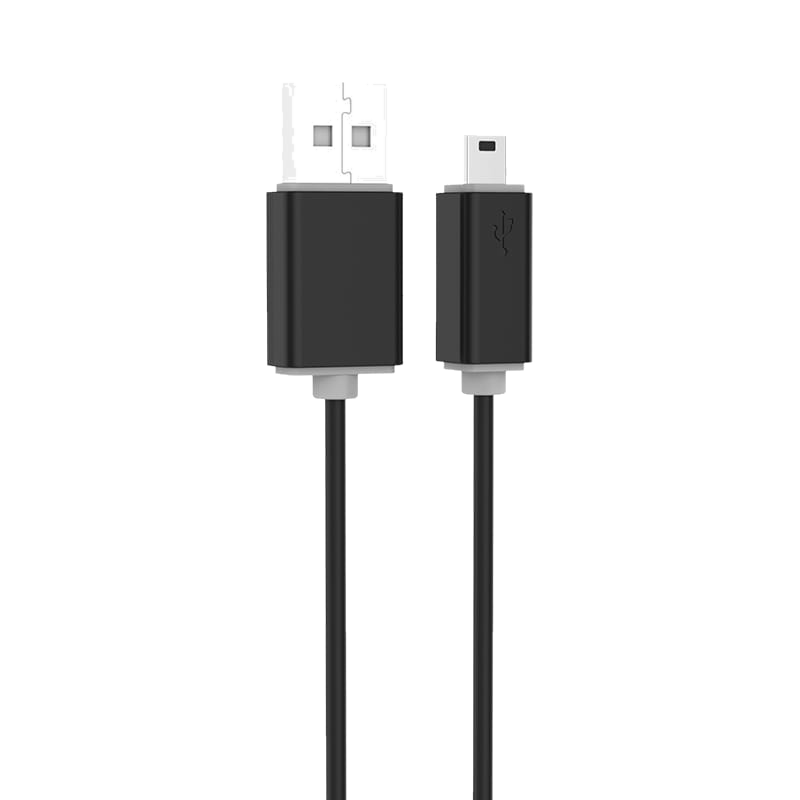

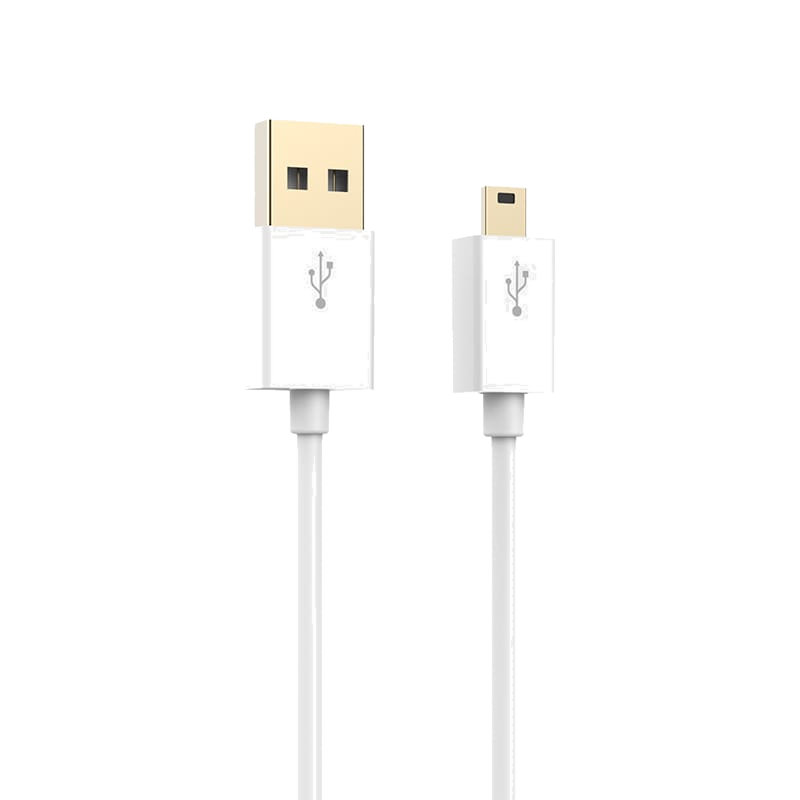

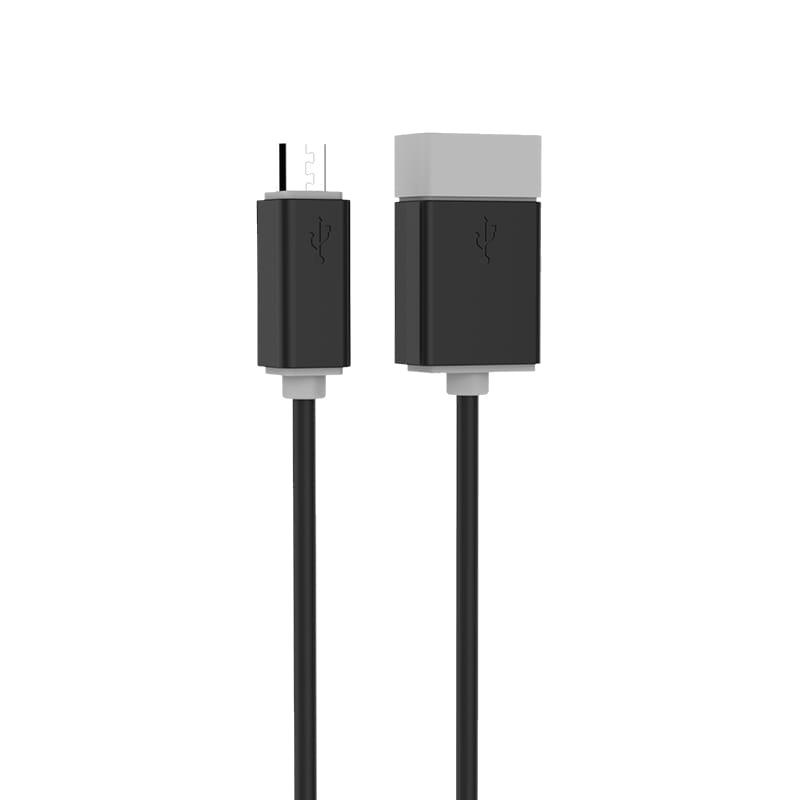

تشمل تركيبات الموصلات قيد الإنتاج كابلات الطابعة A-to-B 2.0 (MP366, PB466)، وA-to-B 3.0 بقابس SuperSpeed B الأطول لمحطات الإرساء والأغلفة (PB460, MP360)، وA-to-A ذكر-إلى-ذكر بسرعتي 2.0 و3.0 (PB469, MP369, PB459) لمفاتيح KVM والمعدات الصناعية التي تتطلب رابط A-to-A، وA-to-Mini-B (PB468, MP368)، وA-to-Micro-B 2.0 بتيار 2 A (PB487, MP387, ACE387TWH)، وA-to-Micro-B 3.0 (MP358, PB458)، وMicro-B OTG (PB491). على جانب Type-C، نصنع C-to-A 3.0 (PB485) وOTG (PB489)، وC-to-B 2.0 لتوصيل طابعات B المربعة وواجهات الصوت بأجهزة الكمبيوتر المحمولة التي تقتصر على USB-C (PB482)، وC-to-Mini وC-to-Micro (PB481, PB480, PB484)، وكابلات A-to-C للشحن والمزامنة بتيار يتراوح بين 3 A و6 A (PLT495GR, PLT489GR, PF496, PLT497ABK).

يتوفر درجان من USB. كابلات USB 2.0 تعمل بسرعة 480 Mbps وتغطي الطابعات والماسحات الضوئية وأجهزة MIDI وقارئات الباركود ومعظم تطبيقات الشحن. كابلات USB 3.2 Gen 1 (تُسوّق على صفحات المنتجات باسم USB 3.0) تعمل بسرعة 5 Gbps للأقراص الخارجية ومحطات الإرساء والموزعات وأجهزة الالتقاط. الموصلات مصنوعة من نحاس خالٍ من الأكسجين (OFC)، وليست من الألومنيوم المطلي بالنحاس. الغلاف الخارجي قياسيًا من PVC، مع TPE للكابلات التي تُلف يوميًا، ونسيج النايلون لبرامج التجزئة. قشرة الموصل إما من PVC مُقولب بقطعة واحدة، مما يزيل شق القشرة ويوزع الضغط على طول الغلاف الخارجي، أو قشور ABS صلبة باللون الأبيض أو الأسود. جهات الاتصال المطلية بالذهب عيار 24K متوفرة عند الطلب. يُحدّد التدريع (رقائق أو شبكة أو كلاهما، مع أو بدون سلك تصريف) حسب التطبيق؛ برامج الأدوات والمصانع عادةً تتطلب شبكة تغطية كاملة. تُقصّ الأطوال حسب الطلب، ولا توجد قائمة أطوال ثابتة.

نطاقات المواصفات

عند تجاوز 3 أمبير في كابل Type-C، يلزم وجود شريحة eMarker؛ وتندرج طرازات 10 Gbps Gen 2 وUSB4 ضمن فئة USB-C، وتقتصر على حوالي 1 متر سلبي عند Gen 2.

الشهادات والاختبارات

لدى المصنع شهادة USB-IF مسجلة (Test ID 6801، كابل USB4 Gen3 Type-C، معتمد 2022)، لذا يمكن تقديم الكابلات لاختبار امتثال USB-IF عندما يتطلب البرنامج الشعار. نظام الجودة ISO 9001، ويتم تدقيقه من SGS، ولدى الموقع تدقيق BSCI للامتثال الاجتماعي. المواد متوافقة مع RoHS وREACH، وتتوفر تقارير الاختبار لقوائم المواد المحددة من العميل.

يُختبر كل كابل كهربائيًا قبل التعبئة للتأكد من استمرارية التوصيل وتعيين الأطراف على جميع الموصلات. تخضع عينات الدفعات لدورات إدخال وإخراج الموصل، واختبار الانحناء عند منطقة تخفيف الضغط، واختبار السحب بين القابس والغلاف. وفي برامج الأجهزة والطابعات، يمكننا إضافة فحص توصيل أزواج البيانات لتجنب خلط النسخ المخصصة للشحن فقط مع النسخ الداعمة لنقل البيانات على خط الإنتاج.

كيفية تحديد المواصفات لطلب عرض سعر

• الطرفان: موصل في كل طرف، بما في ذلك B 2.0 مقابل B 3.0 وذكر مقابل أنثى
• الفئة: USB 2.0 أو USB 3.2 Gen 1
• الطول: بالأمتار أو الأقدام، مع ذكر التفاوت إذا كان له تأثير
• AWG والتيار: مقياس زوج الطاقة أو التيار المطلوب (2 A أو 3 A أو 5 A أو 6 A) وما إذا كان يجب توصيل أزواج البيانات
• الغلاف الخارجي: PVC أو TPE أو جديلة نايلون، مع ذكر القطر الخارجي إذا كان هناك قيد
• اللون: لون الغلاف الخارجي وهيكل الموصل، مع مرجع Pantone عند الحاجة
• الشعار: مُدمج في القالب، أو بالليزر، أو بالطباعة بالوسادة، مع ملف التصميم
• التعبئة والتغليف: كيس بالجملة، أو كيس بلاستيكي بملصق، أو صندوق تجزئة؛ مع كمية الكرتونة
• الكمية: حجم الطلب الأول والحجم السنوي المتوقع

تُرسل عروض الأسعار خلال 24 ساعة من استلام المواصفات الكاملة.

الشروط

الحد الأدنى للطلب يبدأ من 1,000 قطعة لكل موديل. المنتجات القياسية تُشحن من المخزون؛ أما الأطوال والألوان المخصصة والإصدارات ذات العلامة التجارية فتُنتج في حوالي 30 يومًا بعد اعتماد العينة. الدفع عبر تحويل بنكي (T/T) بمقدم 30% و70% مقابل بوليصة الشحن؛ والشروط قابلة للتفاوض للبرامج المتكررة. شركة Dongguan Taitron Electronic Limited، المعروفة تجاريًا باسم Tonetron، تنتج الكابلات منذ عام 1984 من مصنع مساحته 50,000 متر مربع في Dongguan مع أكثر من 300 موظف، وتصدّر إلى أكثر من 40 دولة.
